在我们事情中经常遇到需要凭证用电装备功率来选择电线巨细，虽然不难，可是有许多朋侪依然不知道怎么详细该盘算。这里来跟各人分享一下怎样凭证功率选择电线巨细。
凭证功率配线，第一步就是先凭证功率盘算出电流巨细，由于电线巨细主要取决于电流巨细。那么电流巨细该怎样盘算呢？
单相盘算公式：
三相盘算公式：
其中：
I体现电流；P体现有功功率；U体现电压；
cosΦ体现功率因数，阻性负载cosΦ=1，感性负载cosΦ=0.8
举个例子：2500W的单相电热水壶，它的额定电流是几多呢？
再举个例子：2500W的三相电机，它的额定电流是几多？
凭证公式盘算很贫困，也容易蜕化，那么有没有更轻盈的要领呢？虽然有，我们也可以凭证履向来估算电流大�。�
220V阻性负载，1KW约莫4.5A电流；220V感性负载，1KW约莫5.6A电流
380V阻性负载，1KW约莫1.5A电流；380V感性负载，1KW约莫2.0A电流
凭证电流巨细选线一样平常有两种方法，第一种是通过查表，第二种是通过口诀估算。查表获得的数据较量准确，适用于大批量配线或者大电缆。通过口诀估算一样平常适用于对截面积要求不严酷的情形。
好比某公司大批量生产电饭煲，要给电饭煲配电源线。假设0.75平方的铜线就能知足要求，若是接纳1平方铜线虽然也能胜任，可是会增添许多本钱。同样若是我们要给某一台机械配线，假设1平方铜线能知足要求，可是我们接纳1.5平方的铜线，这也未尝不可。
这里我就以查表选电线巨细为例，如图

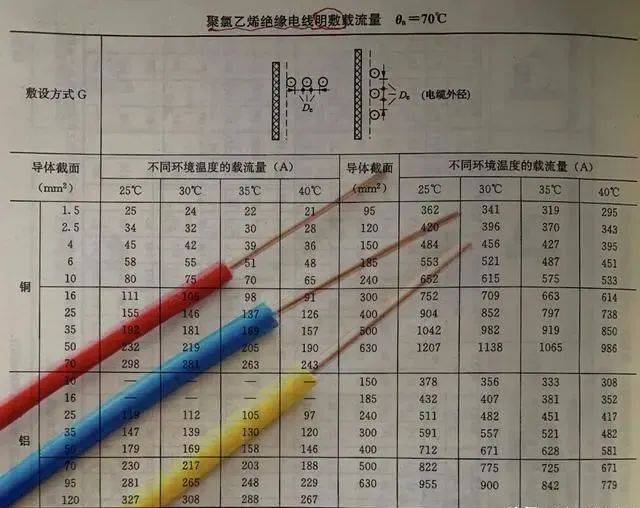

上图是聚氯乙烯绝缘电线 明线装置载流量（数据泉源于《供配电设计手册》）
“聚氯乙烯绝缘电线”也叫“BV线”，也就是我们常说的“塑料硬线”。若是以为图片有用，建议各人可以把图片生涯到手机里，或者收藏这篇文章，省得以后需要的时间找不到。
上图是聚氯乙烯绝缘聚氯乙烯护套电缆 明线装置载流量（数据泉源于《供配电设计手册》）

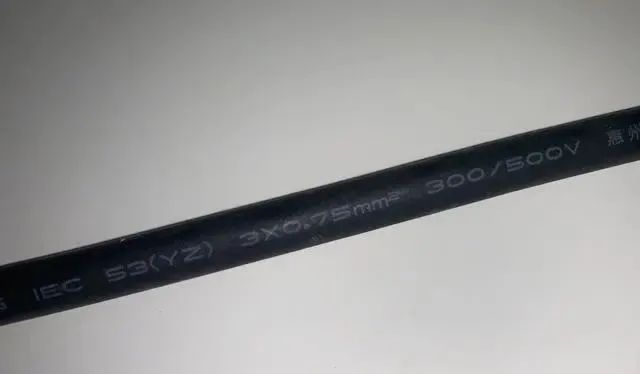

“聚氯乙烯绝缘聚氯乙烯护套电缆”也叫“RVV电缆”，也就是我们常说的“护套线”。
从该表格可以看出，0.75平方的两芯护套线在常温（35℃）下的清静载流量为12A；1平方的两芯护套线在常温（35℃）下的清静载流量为14A。
关于额定电压220V、功率2500瓦的用电装备，若是接纳护套线供电，那么1平方大截面积足以；某些杂牌的用电装备，也有可能接纳0.75平方的护套线。
注重：关于家庭装修或其他配线，我们还要按相关规范执行。好比家装规范要求插座必需接纳2.5平方以上铜线，照明必需接纳1.5平方以上的铜线。以是在家装施工中，插座回路不管用电几多，都要接纳2.5平方以上的铜线。
